陶瓷介質天線不僅可以運用于GPS全球定位系統，也能夠運用于現代物聯網設備之間的通信。公司本著成就客戶，成就自身的經營理念，能夠?yàn)榭蛻?hù)提供專業的、具有針對性的產品設計（客戶提供產品要求）。

根據客戶不同的需求，公司可以提供不同外形的天線，大體為片狀介質天線和棒狀介質天線。

產品說明
公司現已成功開發多款介質天線；
K25、K35、K37、K40、K45

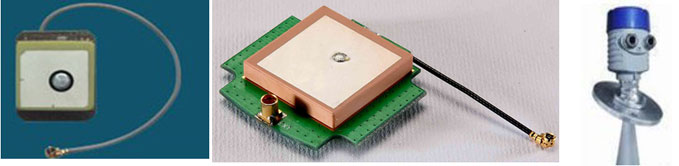

擁有各自不同的介電常數及工作頻率，廣泛應用于：
GPS 陶瓷天線;
北斗衛星天線；
授時天線;
10X10mm to 100X100mm 可用尺寸的陶瓷天線;
客戶定制陶瓷天線產品.

公司現有產品適用于30MHz到10GHz不等的工作頻率范圍，如果需要公司還可以根據客戶的要求開發相應低頻和更高頻的產品。



產品信息

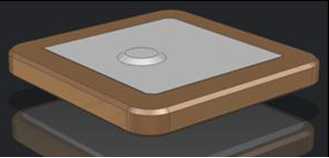

惠豐電子目前已經定型了兩種尺寸的介質天線產品：

現有產品使用相同大小的振子，其大小：1.4mm*7.0mm，產品表面涂覆有銀層，根據不同的工作頻率需求，可以通過調節銀層覆蓋尺寸實現不同工作頻率的展現。

產品性能

介質天線的應用特點
微波介質陶瓷（MWDC ） 具有介電常數高、介質損耗低、品質因數高、諧振頻率溫度系數小等特點，應用與介質諧振器天線后，介質諧振器介電常數選擇范圍很大(6～140)，允許設計者靈活控制尺寸和帶寬；輻射效率＞95％，形狀多樣，使天線設計具有更大的靈活性，饋電方式多，加工簡單，成本較低，便于集成設計。

介質天線的技術指標
介電常數：6.1±0.2，10.0±0.2，14±0.2，26±0.2，35±0.2；
損耗角正切：＜3×10-4；
頻率溫度系數：∣τf∣≤10ppm/℃；
抗彎強度：≥100MPa；
電阻率：＞1012Ω·cm；
熱導率：≥3W/m·K，滿足微波器件高功率要求。



產品規格	HF1575D25AS
產品編號	DA0001；DA0002；DA0003 ect.
外形尺寸	25*25*4
饋孔偏置方式	中心偏下
中心頻率(MHz)	1575.42MHz
V.S.W.R	1.5
帶寬(MHz)	15
增益(dB)	5
特性阻抗(Ω)	50
極化方式	RHCP
頻率溫度系數(ppm/℃)	10
用途	GPS



×



產品規格	HF1575D25BS
產品編號	DA0010
外形尺寸	25*25*2
饋孔偏置方式	中心偏下
中心頻率(MHz)	1575.42MHz
V.S.W.R	1.5
帶寬(MHz)	15
增益(dB)	5
特性阻抗(Ω)	50
極化方式	RHCP
頻率溫度系數(ppm/℃)	10
用途	GPS



×



產品規格	HF1575D25AD
產品編號	DA0004
外形尺寸	25*25*4
饋孔偏置方式	左下角偏孔
中心頻率(MHz)	1575.42MHz
V.S.W.R	1.5
帶寬(MHz)	15
增益(dB)	5
特性阻抗(Ω)	50
極化方式	RHCP
頻率溫度系數(ppm/℃)	10
用途	GPS



×



產品規格	HF1575D20AS
產品編號	DA0006
外形尺寸	20*20*4
饋孔偏置方式	左下角偏孔
中心頻率(MHz)	1575.42MHz
V.S.W.R	1.5
帶寬(MHz)	15
增益(dB)	5
特性阻抗(Ω)	50
極化方式	RHCP
頻率溫度系數(ppm/℃)	10
用途	GPS



×



產品規格	HF1575D18AS
產品編號	DA0007
外形尺寸	18*18*4
饋孔偏置方式	左下角偏孔
中心頻率(MHz)	1575.42MHz
V.S.W.R	1.5
帶寬(MHz)	15
增益(dB)	5
特性阻抗(Ω)	50
極化方式	RHCP
頻率溫度系數(ppm/℃)	10
用途	GPS



×



產品規格	HF1575D20BS
產品編號	DA0008
外形尺寸	20*20*2
饋孔偏置方式	左下角偏孔
中心頻率(MHz)	1575.42MHz
V.S.W.R	1.5
帶寬(MHz)	15
增益(dB)	5
特性阻抗(Ω)	50
極化方式	RHCP
頻率溫度系數(ppm/℃)	10
用途	GPS



×



產品規格	HF1575D18BS
產品編號	DA0009
外形尺寸	18*18*2
饋孔偏置方式	左下角偏孔
中心頻率(MHz)	1575.42MHz
V.S.W.R	1.5
帶寬(MHz)	15
增益(dB)	5
特性阻抗(Ω)	50
極化方式	RHCP
頻率溫度系數(ppm/℃)	10
用途	GPS



×
